H2 DRY

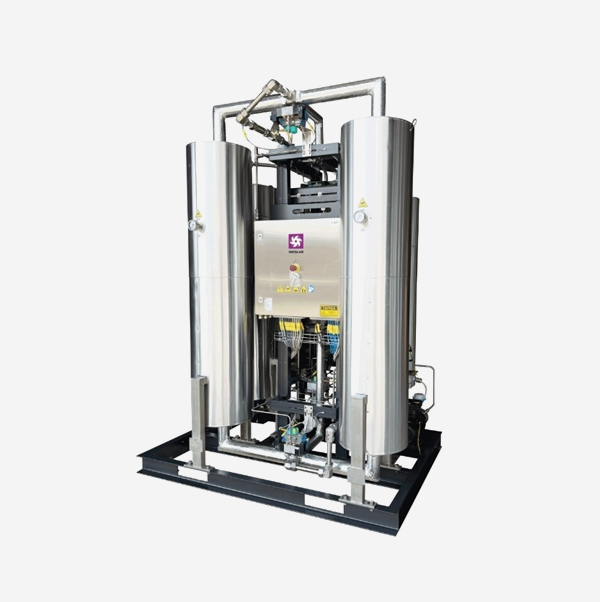

압축 수소 건조기 H2-DRY

압축 수소 건조기(H2 건조기)는 압축된 수소에서 수증기를 지속적으로 분리하여 압력 이슬점을 낮추도록 설계되었습니다.

H2-DRY의 특징

작동 압력	최대 45바까지
입구 온도	최대 80 °C
주변 온도	1.5에서 50 °C (송풍기 흡입 조건도 확인)
압력 이슬점	-40 °C (요청 시 PDP 하강)
전압, 주파수	400 V, 50 Hz
보호 등급 (컨트롤러)	IP 65
통신	Modbus TCP/IP, Profinet TCP/IP (요청 시 다른 경우)
필터 요구사항 (흡입구)*	초미세 응집
필터 요구사항 (출구)*	먼지 필터; 1μm
기둥 절연	네
밸브 위치 스위치	네
인증	CE/ATEX (IECEx 요청 시)

모델	수용 능력 (m3/h)	용량 (kg/h)	전해조 (MW)
H2-DRY 15마력	52,5	4,7	0,25
H2-DRY 30 마력	105	9,3	0,5
H2-DRY 60마력	210	18,7	1
H2-DRY 180 마력	630	56,1	3
H2-DRY 300 마력	1.050	93,4	5
H2-DRY 600 마력	2.100	186,9	10
H2-DRY 1200 마력	4.200	373,8	20
H2-DRY 2500 마력	8.400	747,6	40
H2-DRY 3600 마력	12.600	1121,4	60
H2-DRY 5000 마력	16.800	1495,2	80
H2-DRY 6500 마력	21.000	1869,0	100

모델	수용 능력 (m3/h)	용량 (kg/h)	전해조 (MW)
H2-DRY 15 X	52,5	4,3	0,25
H2-DRY 30 X	105	8,7	0,5
H2-DRY 60 X	210	17,4	1
H2-DRY 180 X	630	52,3	3
H2-DRY 300 X	1.050	86,8	5
H2-DRY 600 X	2.100	173,7	10
H2-DRY 1200 X	4.200	347,3	20
H2-DRY 2500 X	8.400	694,7	40
H2-DRY 3600 X	12.600	1042,0	60
H2-DRY 5000 X	16.800	1389,4	80
H2-DRY 6500 X	21.000	1736,7	100

응용 분야
• 전기-가스(전기분해)
• 주택(조명, 난방)
• 교통
• 전자 산업
• 열처리
, 연료 산업
• 금속 제조
• 냉각 산업
• 발전소
• 화학

견적 작성에 필요한 데이터
• 입구 압력
• 입구 유량
• 입구 온도
• 입구 수분 함량
• 필요한 출구 압력 이슬점(PDP)
• 입구 O2등급
• 요청 O2출구 속도
• 재생/냉각을 위한 외부 건식 가스 가용성. 가능하면 가스의 온도와 이슬점.
• 재생/냉각을 위한 물 가용성. 가능하면 냉각수의 온도.
